データの注意点
■お見積りは、1図面につき1件とさせていただいております。
■1枚の板で複数の外形線をもつデータは、お見積りの対象外となります。
■お見積りの対象は、板厚20mmまでの平面自由カット加工となります。
■カットライン同士の間隔は、3mm以上あけてデータを作成してください。
■ザグリ加工やサラ穴などの特殊加工につきましては、お見積りの対象外となります。
|
|
|

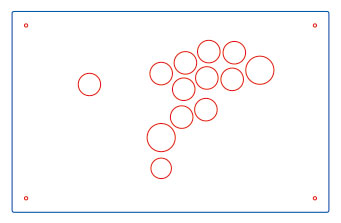

正確な見積りが可能なデータ
|
|
|
良い例
 |
|
※必ず、原寸のデータにしてください。
※寸法線や文字は入れないでください。
|
- CADで作成の場合、拡張子は、.dxfで保存ください。
- 外形線（板寸法）と加工線のみの実線データで保存してください。
- 一回の見積りで1ファイルとなります。
- 板の素材や厚みが違う場合は、別ファイルにしてください。
- 加工する1ファイル以外の余分な画層は削除してください。
- 非表示であっても、余分な画層も削除してください。
- 寸法線・中心線・文字・ハッチングなど、加工線以外は削除してください。
- 外形線と加工線は3㎜以上間隔をあけてください。
- 加工線と加工線も3㎜以上間隔をあけてください。
- 線の色や太さは任意です。0.1～1ポイント、もしくは0.1ｍｍ～0.5ｍｍ程度で見やすい太さで作成してください。

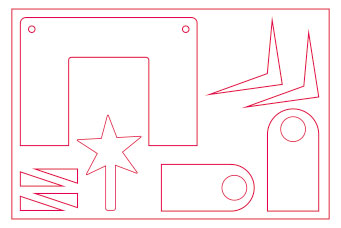

良い例
 |
|
※必ず、原寸のデータにしてください。
※寸法線や文字は入れないでください。
|
|
オブジェクトの中の穴は10Φ以下はお渡し出来ません。
|
- 拡張子は、.ai で保存ください。バージョンは問いません。
- 一回の見積りで1ファイルとなります。
- 板の素材や厚みが違う場合は、別ファイルにしてください。
- 板の大きさは、アートボードではなく、外形線を実線で書いてください。
- カット線は実線でのカットですので、アウトラインはとらないでください。
- 外形線とオブジェクトは3㎜以上間隔をあけてください。
- オブジェクトとオブジェクトも3㎜以上間隔をあけてください。
- 塗りつぶしのオブジェクでも、線はなしではなく、実線にしてください。
- 線の色は任意です。白色の線でも反映しますので見えない余分な線は削除してください。
- 線の太さは任意です。0.1～1ポイント、もしくは0.1ｍｍ～0.5ｍｍ程度で見やすい太さで作成してください。
- レイヤーで配置の場合は、そのままで大丈夫です。
- 非表示のレイヤーも見積りに反映してしまうので、余分なレイヤーは必ず削除してください。
Inkscapeや生成AIでのSVGお見積り注意点
良い例
 |
|
※必ず、原寸のデータにしてください。
※寸法線や文字は入れないでください。
|
- 拡張子は、.svgで保存ください。
- 加工線のみのベクターデータで保存してください。
- 一回の見積りで1ファイルとなります。
- 板の素材や厚みが違う場合は、別ファイルにしてください。
- 板の大きさは、外形線を実線で書いてください。
- カット線は実線でのカットですので、アウトラインはとらないでください。
- 外形線とオブジェクトは3㎜以上間隔をあけてください。
- オブジェクトとオブジェクトも3㎜以上間隔をあけてください。
- 線の色や太さは任意です。0.1～1ポイント、もしくは0.1ｍｍ～0.5ｍｍ程度で見やすい太さで作成してください。
- レイヤーで配置の場合は、そのままで大丈夫ですが、不要なレイヤーは必ず削除してください。
- 画像を生成AIなどでSVGに変換した場合は、カット線にゆがみが出る場合があります。
-
加工詳細や、データの確認がございます場合は、ご注文後メールにてご質問させていただく場合がございます。
-
3mm間隔がないデータやザグリ加工・皿穴加工などの特殊加工の場合は、
図面添付の上こちらまでお問い合わせください。
-
ソフトの取扱やデータの作り方にはお答えできません。読み取りができない場合は、
こちらまでお問い合わせください。
